デセントラル熱交換換気システム VENTOsan~ヴェントサン~

デセントラル熱交換換気システム VENTOsan® ~ヴェントサン~

デセントラル熱交換換気システム VENTOsan

インヴェンター社製のデセントラル熱交換換気システムの特長・性能

第一種熱交換換気システム「ヴェントサン」は最大熱交換率88%。
天井裏等にダクトを這わせる必要がなく設計の自由度が高いままで熱交換換気を行う事ができます。
また、一般的な壁掛けタイプの熱交換換気扇と違い、
居住空間全体を管理するため他の部屋との温度差が生まれにくい所がポイントです。

一台当たりの年間消費電力は約600円。
目安として30坪以下のお宅で設置台数はおおよそ4台です。

ヴェントサン設置のメリット

ヴェントサンはダクトレス換気システム

まだまだメリットがこんなにも

●セキュリティが向上
24時間換気による給排気を連続運転
換気のため窓の開放をする必要がない

●アレルギーの軽減
標準フィルターのほかにアレルゲン(外部から進入する花粉など)の進入を防ぐ
花粉フィルターの使用によりアレルギーを緩和
※フィルターの設置によりアレルゲンの侵入防止に効果があがりますが、
アレルギーの症状は個人差があるため効果を保証するものではありません。

●ヒートショックを予防
室内の温度を一定にたもつことにより、ヒートショックの防止
冬期の血液障害事故を抑制

●CO2削減効果
交換効率の高い熱交換換気によりCO2を削減
冷暖房機器の省エネ性能を最大限効率化し、ヴェントサン自体の消費エネルギーも、
1台あたり3Wと他に類を見ない省エネ性能を実現

ヴェントサンと他システムの比較表

一般的な第1種換気と第3種換気の比較

一般的な第1種換気と第3種換気の比較

ヴェントサンとダクト型第1種全熱換気システムの比較

ヴェントサンとダクト型第1種全熱換気システムの比較

ヴェントサンと一般的な壁掛けタイプ熱交換換気システムの比較

ヴェントサンと一般的な壁掛けタイプ熱交換換気システムの比較

この比較表は一般的な考え方を当社の判断で記載したものです。
機種や構造によって結果は異なります。

ヴェントサン熱交換のしくみ

ファンが70秒ごとに反転することで給排気が切り替わり、蓄熱エレメントに熱を蓄積しながら換気することで熱を逃がしにくく、新鮮な空気に入れ替えることができます。

ヴェントサン熱交換のしくみ①
上記は平均最大効率91%(IV‐14)で説明したものです。中央値では76%になります。
室内外の温度が上下すると熱交換効率も上下します。

蓄熱エレメントの仕組み

ヴェントサン熱交換のしくみ②

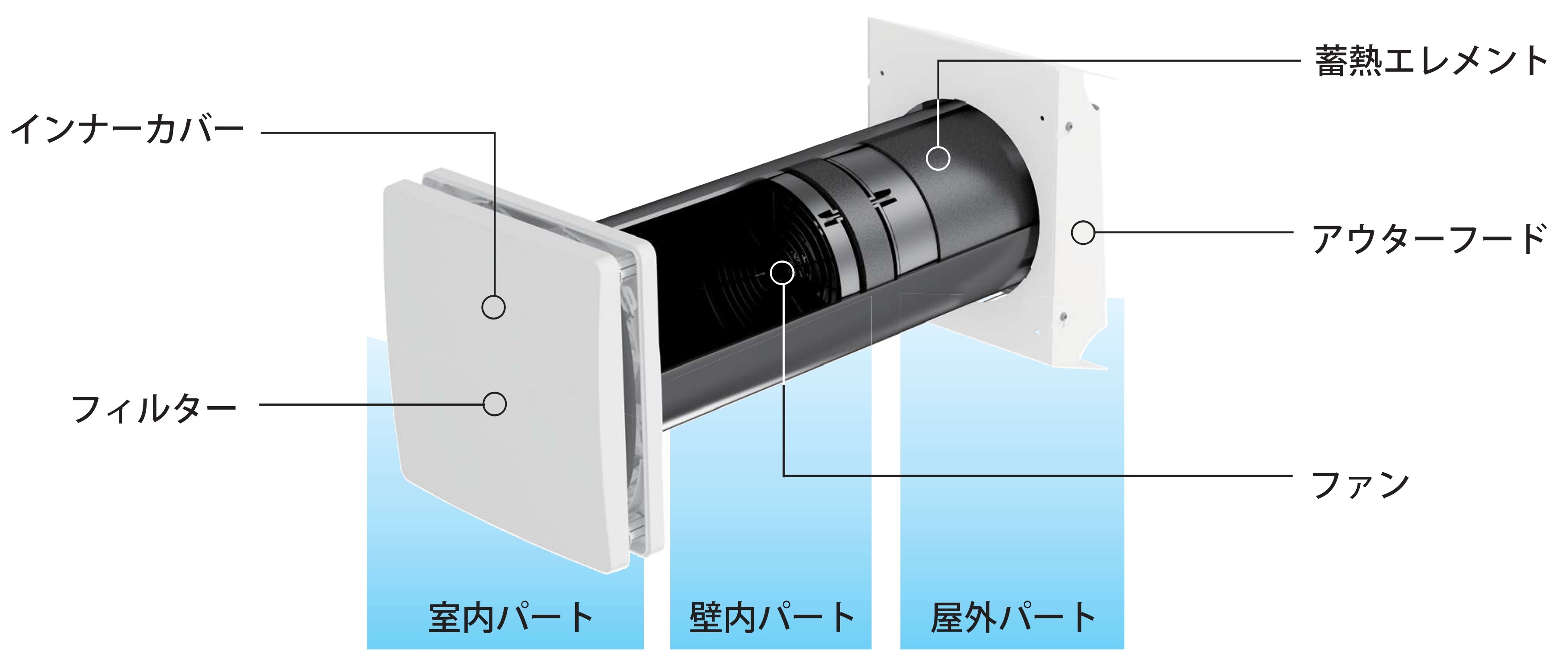

ヴェントサンの部品構成

VENTOsan® 運転モードについて

熱交換モード

ファンが70秒ごとに反転することで給排気が切り替わり、蓄熱エレメントに熱を蓄積しながら換気することで熱を逃がしにくく、新鮮な空気に入れ替えることができる。
冬季の暖房時、夏季のエアコン使用時などには必ず使用する。最大熱交換率88%。

換気モード(ナイトパージモード)

一台を排気のみ、もう一台を吸気のみに制御するモード。
室内の通風を一方通行にして、熱交換を行わない。
夏の夜や、春秋など室内が外気よりも暑い場合素早く室温を下げたいときに利用する。
たとえば、2階に取り付けたヴェントサンを排気に設定することで、1階から上昇気流で上がっていった暖気を2階で効率的に排気することが出来る。

凍結防止モード

ヴェントサンのファンは凍結防止センサーを標準装備しています。
蓄熱体を通った給気温度が5℃以下になるとセンサーが感知し、自動的に凍結防止モードに切り替わります。
凍結防止モードでは20分間の連続排気運転を行い、蓄熱体を温めます。
凍結防止のほかに、温度差で起きる結露などを防ぎます。
蓄熱体の温度が上昇すると自動的に熱交換モードに切り替わります。

CO2デマンドコントロールモード(CO2センサー併用時のみ)

素早くCO2を下げるために、一時的に強運転で換気するモード。
CO2センサーを取り付けている場合、あらかじめ設定したCO2濃度を超えた場合に自動的に切り替わります。
CO2濃度が設定値(初期値:1000PPM)から下がると自動的に元の運転速度に戻ります。

ヴェントサンの性能・仕様

換気ユニット

項目 iV15-285(ドイツiV12の日本国内仕様タイプ)
共通項目 試験風量 20~51.2m³/h
試験換気量 10~25m³/h
試験換気量 25~50%の平均熱交換率 86%
試験換気量 50~100%の平均熱交換率 76%
外気相対湿度 80%
内気温度 21℃

【ご注意】VENTOsanRは風量20~51.2m³/hですが、70秒ごとに反転しますので換気量は約半分の10~25m³になります。
換気計算の際は風量ではなく換気量で計算してください。

平均熱交換率 ※1 換気量レベル 外気温度 内気相対湿度
88% 弱35% +4℃ 36%
83% -3℃ 46%
76% -15℃ ※2 <30%
81% 中75% +4℃ 36%
67% -3℃ 46%
62% -15℃ ※2 <30%
風量 20~51.2m³/h
換気量 10~25m³/h(中央値18m³/h) ※3
消費電力 最大3Wh
比消費電力 0.12W/(m³/h)
セラミック蓄熱エレメント 長さ=150mm/外径=Φ153mm ※気密テープ含む
スリーブ管寸法 長さ=285mm・495㎜/外径=Φ159mm/内径=Φ153mm
騒音レベル
(ヴェントサンから1m離れた場所での測定値)
運転モード 弱: 19dB(A)   「木々の触れ合う音」「超静音型パソコン」と同程度
運転モード 中: 30dB(A)   「夜の静かな住宅地」と同程度
運転モード 強: 41dB(A)   「図書館」と同程度

※1: 熱交換性能値はドイツ工業規格(DIN)に基づき、ドイツ試験機関TUV(技術検査協会)の報告に基づいたメーカーからの報告値です。ヴェントサンの性能はドイツ建築研究所によって証明されています。
※2: インナーカバーR298を使用した場合の1台当たりの換気量です。

デセントラル熱交換換気システム(ダクトレス分散型連動制御システム)だけでなく、すべての熱交換換気システムは、建物の気密・断熱性能に大きく左右されます。

厳寒地域での気密性能(C値)を0.5cm/m²以下に、寒冷地域での気密性能(C値)を1cm/m²以下で使用してください。厳寒地での急激な室温低下はトラブルのもとになります。

コントローラ

sMove

縦   86mm
横   86mm
奥行き 14mm

・VENTOsan 8台コントロール

・タッチパネル
・風量簡易4段階(スライド13段階) 切り替え
・熱交換モード
・換気(ナイトパージ)モード
・一時停止と1時間後の再稼働

MZ-One

(集合住宅用・受注後対応のため納期2ヶ月以上)

MZ-One
縦 71mm
横 71mm
奥行き 27mm
・16台までを4系統でコントロール
・おやすみモード搭載。
・風量16段階で制御。
・オプションで4か所まで湿度センサーを設置。湿度制御モードを自動運転。
ZR10-D

(生産終了)

ZR10-D
縦 152mm
横 81mm
奥行き 75mm
・4台までコントロール
・ナイトパージ機能(通常換気モード)
・ダイヤル左回しで、熱交換モードを無段階に調整
・ダイヤル右回しで、ナイトパージモードを無段階に調整
ZR10
(生産終了・特別価格キャンペーン中)
ZR10
縦 152mm
横 81mm
奥行き 75mm
・4台まで集中コントロール
・風量無段階切り替え
・熱交換モード
・換気(ナイトパージ)モード
・熱交換モード時 赤色LED点灯
・ナイトパージ時 青色LED点灯

インナーカバー

現在、4種類のインナーカバーがございます。
全てのインナーカバーは開閉が可能です。
外部からの強風・臭気・煙などが発生した時には、
一時的にカバーを閉めて侵入を防ぎます。

fan_flair ◆インナーカバー(Flair)
縦 233mm
横 233mm
奥行き 61mm
換気量 25m³/h
インナーカバー(iV-S) ◆インナーカバー(iV-S)
縦 204mm
横 224mm
奥行き 70mm
換気量 21m³/h
インナーカバー(R298) ◆インナーカバー(R298)
縦 298mm
横 298mm
奥行き 45~65mm
換気量 25m³/h
インナーカバー(IBQ280)
IBQ280(生産終了、特別価格キャンペーン中)
◆インナーカバー(IBQ280)
縦 284mm
横 284mm
奥行き 65mm
換気量 25m³/h
インナーカバー(IB205)※(生産終了)
IB205(生産終了)
◆インナーカバー(IB205)
※(生産終了)
縦 205mm
横 205mm
奥行き 45mm
換気量 21.7m³/h

逆流防止型アウターフード

● 標準カラー(無料ウレタン焼付塗装)
「シルバー・ホワイトN-93・ブラックN-10」
※ホワイト・ブラックをご希望の場合は、塗装の日数が3週間前後必要になりますので、予めご了承ください。

逆流防止型アウターフード シルバー 逆流防止型アウターフード ホワイトN-93 逆流防止型アウターフード ブラックN-10

● その他のカラー(ウレタン焼付塗装料は別途お見積り)
その他の塗装については、日塗工のナンバーにてご指定いただくことが可能です。
別途、塗装費用が掛かります。
※塗装の日数につきましては、カラーや個数によります。お見積りの際にご確認ください。

● 逆流防止の工夫

給・排気口の側面に工夫し、室内に雨・風・雪が入りにくい構造をしています。
北海道立北方建築総合研究所での水密性テストでも、漏水はほとんどありません。
水返しがあることで、雨水が外壁を伝わりにくい構造をしているため、汚れの外壁付着を防ぎます。

● 逆流防止型アウターフード サイズ
逆流防止型アウターフードS-150
縦 270mm
横 310mm
奥行き 128mm

ヴェントサン専用ファン

高性能換気ファン

低電圧で、しかも耐摩性と高い安全性を確保
消費電力3Whで低いランニングコストを実現
ミニマム稼働で騒音19dB(A補正)の低騒音
凍結防止センサーと耐外風機能を標準採用

ファンのメーカー保証:5年
ebm-Papst社製:小型ファンでは世界で最もシェアが高く信頼性を評価されているドイツのメーカー。

ヴェントサン標準ファン

ウインドブロック機能の標準装備

外風に対抗して自動的にファンの速度を上げる機能です。
ファンに内蔵された風速計が排気運転時に外風による逆流を感知すると、自動的にファンの風速が上昇します。
この機能により、蓄熱エレメントの過剰な冷却やオーバーヒートを予防し、計画的な換気を行います。

※ウィンドブロック機能は一時的な機能です。
台風などの暴風に対抗できるものではありません。
暴風時は、弱運転でインナーカバーを閉じてください。
また、給気時に外風を感知しても風速を落とす機能はありません。
他のファンの風速を変えることもありません。各ファンごとに反応します。

凍結防止機能の標準装備 (特許取得済み)

凍結防止機能は、蓄熱エレメントの凍結やインナーカバー周辺への結露を予防する機能です。

蓄熱エレメントを通過した給気温度が+5℃以下の場合、
ファン内蔵のセンサーが感知し、ファンが自動的に排気運転になります。
排気運転を約10分行い、再度給気温度を測定します。
給気温度が5℃以上に回復した場合、通常運転に戻ります。

室内温度を利用し、余計な電気を使うことなく
給気温度を上げるという省エネ性と快適性を両立したシステムです。

※凍結防止運転をしているファンがあっても、他のファンは通常運転のままで運転します。
トイレなどのファンを一時的に稼働している時と同様に、一時的に室内は負圧になります。

蓄熱エレメント

多孔質セラミック製の蓄熱エレメント

蓄熱エレメント
◆セラミック蓄熱エレメント サイズ
長さ 150mm
外径 Φ153mm
※気密テープ含む

スリーブ管
◆スリーブ管 サイズ
長さ 285mm・495㎜ 標準2種
外径 Φ159mm
内径 Φ153mm

オプション部品

CO2センサー

CO2センサーは任意の箇所に取り付けることができます。

リビングや来客用のスペースなどCO2濃度が上がりやすい箇所への取り付けをお勧めします。

CO2濃度が設定値を超えると、素早くCO2を下げるために、一時的に強運転で換気します。
CO2濃度が設定値から下がると自動的に元の運転速度に戻ります。

CO2センサー初期値:1000PPM

温湿度センサー ※生産終了

結露しやすい場所に設置、相対湿度が80%以上になると除湿モードに変わります
温湿度センサー

凍結防止センサー(センサープラグ)※生産終了

凍結防止センサーは全てのファンに内蔵されました。

ファンの温度が5℃以下になると給気側ファンが止まり、
一定時間経過して5℃以上になると通常運転で再稼動します。
ヴェントサンの有効作動温度は、通常品で-10℃、凍結防止センサーを使用すると-15℃の有効作動温度になります。
凍結防止センサー

インナーカバー延長アタッチメント

延長アタッチメントは、VENTOsan®本体を室内側に38mm引き込みます。
薄い外壁の場合は、これにより蓄熱エレメントの外部突出距離を縮めます。
インナーカバー延長アタッチメントR298用  インナーカバー延長アタッチメントIB205用
R298用              IB205用※(生産終了)

標準フィルターセット

付着した埃を掃除機などで落としてからそのまま水で洗うか水で薄めた中性洗剤を使い、フィルターの繊維を壊さないよう手洗いしてください。
清掃の目安は約3か月に一度です。
インナーカバーR298
フレア用標準フィルターセット:一袋2枚入り
iV-S用標準フィルターセット:一袋2枚入り
R298用標準フィルターセット:一袋2枚入り
IBQ280用標準フィルターセット:一袋5枚入り
IB205用標準フィルターセット:一袋6枚入り

標準フィルターと花粉フィルターの比較表

花粉フィルターセット

静電気の力で花粉を吸着させることで、ファンの性能をあまり落とさずにPM2.5以下の粒子も収塵可能なフィルターです。
試験数値では風速50cm/s(VENTOsan®での速度60%ぐらい)で1~2μmの粒子が21%の捕集効率です。
花粉の気になる時期だけ使用できる短期間使用タイプです。
花粉フィルターが汚れた際は清掃するのではなく、交換してください。
掃除機で掃除するか、洗う事で最初の空気流量に戻ることはありますが、初期集塵効率は回復しません。
使用期間の目安は約1か月です。
※インナーカバーIB205は花粉フィルターに対応しておりません。
インナーカバー花粉フィルター

花粉フィルター詳細ページ

防火ダンパー

防火ダンパーは、ダクト配管を通して火災が広がるのを防止します。
防火区画に定められている建築物は取付が必須となります。
防火ダンパー

配管支持金具(サドルバンド 厚サドルA10431 A150など)

スリーブを取り付ける際に使用いただくと便利です。
配管支持金具(サドルバンド 厚サドルA10431 A150など) サドルバンド施工事例
本体取付時、現場にて木下地組で取付け、内壁ボード施工後に取付け、
配管支持金具(サドルバンド)にて取付けの3パターンあります。

一液性ウレタンフォーム(ワールドフォーム)

コストパフォーマンスにすぐれたウレタンフォーム・カートリッジです。
ガンタイプとノズルタイプを用意しています。→詳細ページ

気密テープ・気密用両面テープ(50mm以上)

◆ エースクロスR 気密防水テープ アクリル系
◆ 気密テープ ブチルゴム系
◆ テスコン接着テープ TESCON NO1/TESCON INVIS
気密テープ  気密用両面テープ
