デセントラル熱交換換気システム「VENTOsanヴェントサン」は、ドイツ・インヴェンター社の創業者、ペーター・モウザー氏が1999年に開発し、発売から20年間ドイツ国内で同タイプのシェアNo,1を継続しています。 システムの独自性と、アップデートを続ける先進性が評価され、全世界で40万台を超える実績を誇ります。

構造

✓はデセントラル熱交換換気システムではヴェントサンのみの機能です。

VENTOsanヴエントサン

[画像をクリックで拡大]

ヴェントサンは、上画像左から、インナーカバー(フィルター内蔵)、ファン、蓄熱エレメント、アウターフードの4点で構成されています。 壁に取り付けるだけのシンプルなシステムで、フィルター、ファン、蓄熱エレメントまで、5工程で取り外し清掃、アウターフードの内部まで清掃できます。

建物の長寿命化が進む現代では、長期間のご利用を考えて、メンテナンスの容易さはとても重要です。 定期メンテナンスを専門業者に依頼することなく、ランニングコストも抑制されます。

熱交換のしくみ

熱交換のしくみ
70 秒サイクルで給気と排気を切り替え
換気ユニット2 台を1 セットとし、70 秒ごとにファンが連動反転することで給排気が切り替わります。 通過する給排気の熱を蓄熱エレメントに蓄積回収しながら換気します。
蓄熱エレメントに多孔質セラミックを使用
ハニカム構造の多孔質セラミックは蓄熱性が高く、湿度も回収します。 また、掃除機での清掃や水洗いなど簡単なメンテナンスで性能を長期間維持します。
熱交換率87 % の高エネルギー効率
風量20 m3/h 時に、温度交換率87%、湿度交換率36%の全熱交換システムです。 ドイツの試験機関「TUV」により、ドイツ工業規格DIN に準拠した試験を行っています。

デセントラル換気

デセントラル換気
[画像をクリックで拡大]

2台で1セットのヴェントサンは部屋ごとの個別換気ではなく、1台のコントローラで最大8台まで連動、建物全体を換気します。

一般的に「ダクトレス換気」とは、ダクト配管を用いない換気システムを指します。

つまり「ダクトレス換気」には熱交換をしない一般的なパイプファンや、建物全体を制御せず各部屋を個別に熱交換するタイプも含まれています。

熱交換換気システムの普及が進んでいる欧米では、ダクトをつないで建物全体を1台の換気ユニットで制御する「セントラル換気システム」に対し、建物全体に分散配置した熱交換ユニットを1台のコントローラで集中制御するシステムを「デセントラル(分散型セントラル)換気システム」と呼んでいます。

ヴェントサンのメリット

メリット 1
熱交換の省エネ性とメンテナンス性
メリット 2
ダクトの配管が不要!設計、施工、に手間がかかりません
メリット 3
ダクト内汚染の心配がありません ダクトの定期的な清掃費が不要です
メリット 4
消費電力を低く抑えられます 最大で年間700円程度/1台(1kw当たり27円)

ここが違う! ヴェントサンの独自性と卓越した機能

✓はデセントラル熱交換換気システムではヴェントサンのみの機能です。

国際特許取得の新型ファン「キセ二オン」搭載

部屋の中に外の音が入ってきにくい:静隠構造

すきまをなくした大型の羽の形が、外から入ってくる音を防ぎます。いつでも快適な風が入ります:凍結防止(給気温度コントロール)

室内に入ってくる温度が下がると、自動で蓄熱エレメントを暖めなおします。

いつでも暖かい風が入ってくるので、結露や凍結も予防します。

外が強風でも安定して換気します:ウインドブロック機能

外から入ってくる風の圧力を感知して自動で風量がアップします。

キセニオン
国際特許の新型ファン
「キセニオン」

メーカー保証期間は5年
全システムが5年保証です。
CO2 デマンドコントロール機能(オプション)

部屋の中にいる人が多いと風量があがります

CO2 センサーと連動して、部屋の中のCO2 が増えると風量を上げて快適な空気環境を保ちます。

CO2 センサー
CO2 センサー

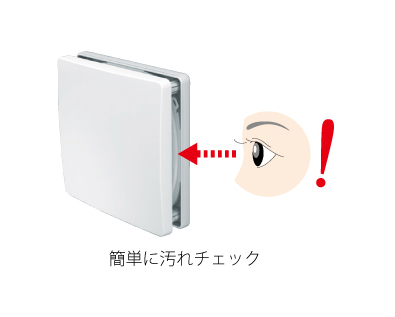

フィルターの汚れがいつでも見える
インナーカバーのサイドからフィルターが見えます。 換気システムをいつも快適に使うためには掃除が大切です。

簡単に汚れチェック
簡単に汚れチェック

フィルターの掃除が簡単
カバーとフィルターを外して、掃除機で吸うか水洗い。 電源も落とさずパッと取り外すだけ。

簡単クリーニング
簡単クリーニング



設定モード

✓はデセントラル熱交換換気システムではヴェントサンのみの機能です。

【熱交換モード】
室内の熱を逃がさず、新鮮な空気を取り込みます。冬季の暖房時や下記の冷房時には必ず使用します。
【換気(ナイトパージ)モード】
一台を排気、もう一台を給気に固定。 春・秋や夏の夜間などに涼しい外気を取り入れ、素早く室温を下げる場合などに利用します。 外気冷房とも言います。
【リフレッシュモード】
15分間最大風速で稼働し、空気をリフレッシュさせます。 15分で元の風量に戻り消し忘れがありません。 (sMove専用)
【一時休止モード】
1時間ファンの運転を停止します。 4段階(1、2,4,8時間)の一時停止を設定できます。
【凍結防止モード】
温度センサーがファンに内蔵されています。 蓄熱エレメントを経由して室内への給気される温度が5℃を下回った場合、自動的に排気運転になります。 蓄熱エレメントに室内の熱を蓄熱させて、凍結や結露を予防します。
【CO2デマンドコントロールモード】
室内のCO2濃度が設定以上になると自動的に全ユニットが最大風速で稼働し、快適な室内環境を保ちます。 ※オプションのCO2センサーの取り付けが必要です。
【湿気排出モード(MZ-HOME専用)】
コントローラMZ-HOMEで室内の湿度の上限を設定します。 設定湿度を上回った際に、自動的にファンを換気モードに変更し湿気の排出を促します。 湿度が設定を下回ったら通常モードに戻ります。


コントローラsMove

仕様表

※表を横スクロールして見ることができます。

商品名 sMove
商品画像 CO2 センサー
用途 住宅・施設併用

サイズ     縦×横×奥行(㎜)

86×86×14

最大制御台数 8台
モード(手動)

熱交換

換気(ナイトパージ)

一時休止

モード(自動)

凍結防止

CO2デマンドコントロール(オプション)

性能

シンプルなタッチパネル

風速簡易4段階

風速ボタン長押しスライドで13段階の風量調整

フィルター交換のお知らせサイン

保証期間 5年
納期 国内在庫あり 即納可

紹介動画

VENTOsan機種一覧

VENTOsan JW (ヤーヴェ)
 < 日本独自モデル >

VENTOsan JW ヤーヴェ

熱交換率:72% (換気量70%運転 20㎥/h時)
 換気量
:29㎥/h

・日本の一般的な木造住宅の壁厚に合わせた仕様
・在来工法や2×4住宅でも使用可能
・蓄熱エレメントを100㎜にすることで、壁が薄い場合も設置が可能に
・本州以西(東北~九州まで)でのみ販売

VENTOsan SP (エスピー)
 < 世界標準モデル >

VENTOsan SP エスピー

熱交換率:87% (換気量70%運転 20㎥/h時)
 換気量
:29㎥/h

・木造付加断熱やRC造など、高性能住宅に最適
・日本国内でも一番実績の多い世界標準仕様!
・沖縄から北海道まで施工実績あり

VENTOsan ZERO (ゼロ)
 < 最高性能の防音モデル >

VENTOsan ZERO ゼロ

熱交換率:87% (換気量70%運転 20㎥/h時)
 換気量
:29㎥/h

・2つの国際特許が生み出す遮音性能(ファン+防音システム)
・フード、スリーブ、カバーに国際特許の遮音材を設置
・ファンの騒音値は業界最高の13-29db(A)
・外部騒音削減効果は48-56db
・気密性の高く静かな超高性能住宅に最適

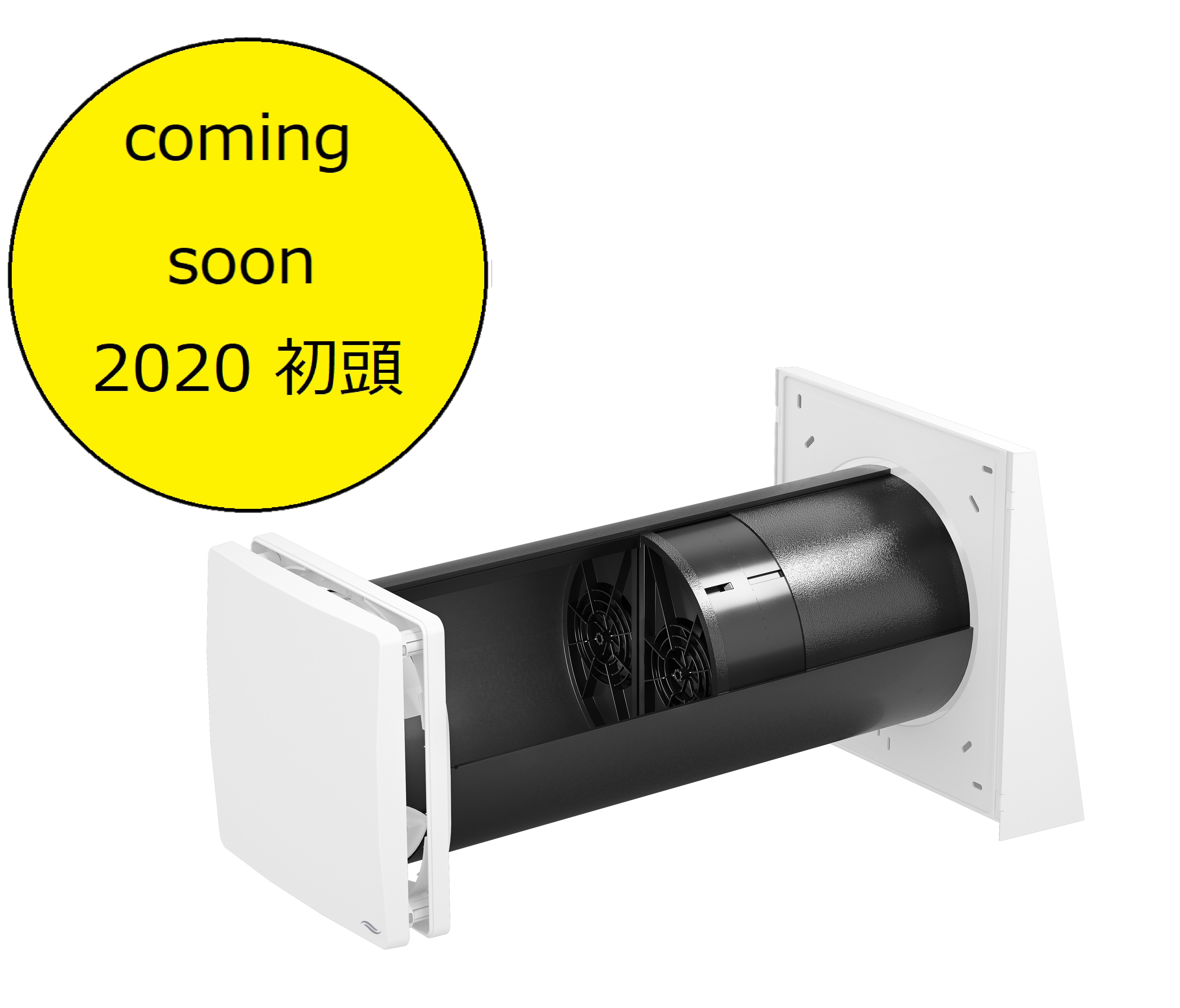

VENTOsan ツイン
 < 浴室・個室用モデル >

熱交換率:94% (換気量70%運転 20㎥/h時)
 換気量
:45㎥/h

・超高性能住宅用 ・浴室など、湿気やにおいを他の部屋や廊下に出さない個室用(23㎥まで)
・ファン2台搭載、1基で給排気を同時に行います

VENTOsan コーナー
 < 外(張)断熱用モデル >

熱交換率:87% (換気量70%運転 20㎥/h時)
 換気量
:29㎥/h

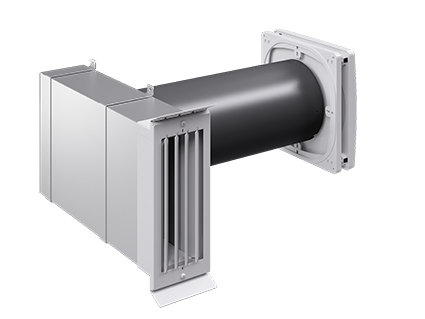

・ドイツでは別名WINDOW SIDE FACEと呼ばれ、窓の側面にガラリが設置されます。
・外(張)断熱の場合に生まれる、窓の側面の抱きにガラリを取り付けることで アウターフードがなくなり、意匠を凝らした設計が可能です。

VENTOsan ベースメント
 < 地下室用ユニット >

VENTOsan BASEMENT 地下室用ユニット

熱交換率:87% (換気量70%運転 20㎥/h時)
 換気量
:29㎥/h

地下室設置の場合のユニットで、外部フードの代わりに専用部材を取り付けたシステムです。

各システムの性能表

※表を横スクロールして見ることができます。
商品名

VENTOsan JW

日本独自仕様 薄壁対応

VENTOsan SP

世界標準仕様

NEW! VENTOsan ZERO

防音仕様 最大29db

VENTOsan ツイン

浴室・個室用

商品画像 VENTOsan JW ヤーヴェ VENTOsan SP エスピー VENTOsan ZERO ゼロ
スリーブ径[mm] 150φ 150φ 200φ 220φ
対応壁厚[mm]※1 140以上 165以上 255以上 270以上
対応壁厚[mm]防火仕様※1 165以上 230以上 なし なし
換気量[m3/h] 8.5-29 8.5-29 8.5-29 10-23
風量[m3/h] 17-58 17-58 17-58 20-46
消費電力[W] 3 3 3 3
比消費電力[W/(m3/h)] 0.15 0.15 0.15 0.15
騒音値[dB(A)] 21-36 21-36 13-29 20-44
外部騒音減値[dB]※2 32 38-49 48-56 45-56
熱交換率[%]換気量70%運転   20㎥/h時 72 87 87 94
湿気交換率[%]換気量70%運転 20㎥/h時 30 36 36 coming soon
※表を横スクロールして見ることができます。
商品名

VENTOsan コーナー

フードレス仕様

外(張)断熱用

VENTOsan ベースメント

地下室用ユニット

PAX Norte (パックス)

浴室・トイレ・部屋間換気

商品画像 VENTOsan BASEMENT 地下室用ユニット PAX Norte
スリーブ径[mm] 150φ 150φ 100φ
対応壁厚[mm]※1 250以上/外断熱厚70以上 270以上 指定なし
対応壁厚[mm]防火仕様※1 330以上 なし 指定なし
換気量[m3/h] 8.5-29 8.5-29 36-108
風量[m3/h] 17-58 17-58 36-108
消費電力[W] 3 3 4
比消費電力[W/(m3/h)] 0.15 0.15 0.04
騒音値[dB(A)] 21-36 21-36 9-30.5
外部騒音減値[dB]※2 39-47 - -
熱交換率[%]換気量70%運転   20㎥/h時 87 87 熱交換なし
湿気交換率[%]換気量70%運転 20㎥/h時 36 36 湿気交換なし

●全てのデータはDIN1314-8に基づき、ドイツ試験機関TUVラインランドでの試験報告書をもとに掲載しています。

●ヴェントサンはドイツの最新のデセントラル熱交換換気システムの試験規格に基づき、ヴェントサンの性能値は「最大熱交換率」ではなく、実際に使用する場合を前提に「風量70%(20m3/h)時の熱交換率」を開示しています。

 一般的に熱交換換気システムは風量弱の時に熱交換率が良くなります。最大熱交換率を大きく開示することで、欧米ではカタログ値と体感に大きな差があることが問題となっています。そして将来的に日本でも同様の問題になると考えています。

 また、凍結防止(給気温度コントロール)とウインドブロック機能を標準搭載することで、カタログ数値と体感に差が無いようにしています。

※1 次世代省エネ基準で3地域以南の場合です。1または2地域の場合はお問い合わせください。

※2 外部騒音低減値について・・室外での騒音値を100dbとした場合、室内に入る音がどれだけ低減しているかを示す値です。防音モデルのZEROの 場合、外部騒音を最大で56db低減します。

パーツ一覧

インナーカバー全てのインナーカバーは手動開閉式です。

※表を横スクロールして見ることができます。
商品名 フレア フレア 遮音タイプ
商品画像 VENTOsan SP エスピー VENTOsan JW ヤーヴェ

サイズ

縦×横×奥行(㎜)

233×233×61 233×233×61
吸音パッド ×

*フレアのカバーは上下左右に開閉可能
ベッドやソファーの上に取り付ける場合、コールドドラフトで冷気が直接体に触れない様に下だけを閉めたり、コーナーに設置した時は室内側を開けて使用できます。
*遮音型は、カバー裏に吸音パッド内蔵。 外部やファンの騒音を3dB低減、線路や幹線道路沿いへの設置の場合にご利用ください。

フィルター

※表を横スクロールして見ることができます。

商品名 標準フィルター 花粉フィルター (PM2.5対応)
商品画像
  • PM50除去率:80%以上
  • PM10除去率:40%以上
  • 花粉はPM30ですので、40%以上除去します。
  • 標準フィルターは洗って繰り返し使用できます。
    • 花粉はPM30ですので、ほぼ100%除去します。
    • PM2.5除去率:91%
    • 定期的な掃除機がけで約1年間使用可能です。(水洗い不可)
メンテナンス 水洗い可能 掃除機がけ (水洗い不可)
枚数 2枚入 2枚入
性能

G4クラスフィルター 50ミクロンの粒子をを80~90%カット

2.5ミクロンの粒子を91%カット

※標準フィルターに比べて、PM2.5フィルターは10%風量が低下します。

素材 合成樹脂 合成樹脂





【アウターフード】

ヴェントサンのアウターフードは全て耐風圧に優れた逆流防止フードです。 フードの上下に設けられた給排気口が強風の侵入を防ぎます。

水切りは大きく、雨水が外壁に垂れにくいので汚れの付着を防ぎます。

※表を横スクロールして見ることができます。
商品名 コンパクト コンパクトXL スマート 09 S150
商品画像 VENTOsan SP エスピー VENTOsan JW ヤーヴェ VENTOsanTWIN VENTOsanTWIN VENTOsan ZERO ゼロ

サイズ

縦×横×奥行(㎜)

276×223×80 295×202×132 285×222×56 313×279×89 197×310×130

耐風圧逆流防止対策数

1 1 1 1 2
輻射熱対策 ×
カラー シルバー、ホワイト、ブラック シルバー シルバー、ホワイト シルバー、ホワイト シルバー、ホワイト、ブラック
対応機種 JW/SP JW/SP JW/SP ZERO JW/SP

すべて耐風圧にすぐれた逆流防止フードです。
コンパクト、コンパクトXL、09、スマート は、ふく射熱と結露の対策として断熱材を装着しています。

✓はデセントラル熱交換換気システムではヴェントサンのみの機能です。
*アウターフードは様々なカラーに着色が可能です。 スマート、09 は、オーダー後2 カ月を戴いております。
